標準機（水冷式）/ WM-9000-SE

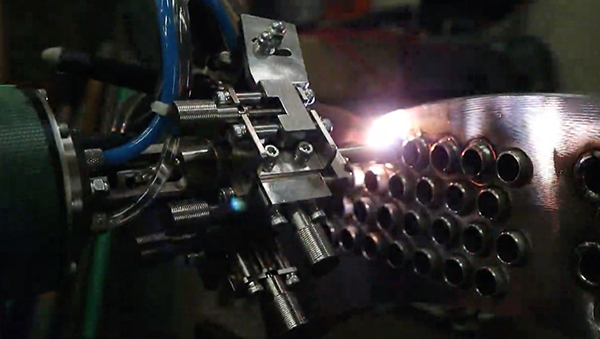

●溶接ヘッド
| 型式 | WM-900-H |
|---|---|
| 適用チューブ | φ15〜65mm |
| ヘッド回転速度 | 0〜6rpm |
| 回転方向 | 左右溶接可能（ワイヤ供給時は左回転のみ） |
| 冷却方式 | 強制水冷 |
| モータ出力 | 7w |
| トーチ調整 | 前後方向：30mm、半径方向：30mm、狙い角度：0〜90° |
| ワイヤ調整 | 供給量：2200mm/min（MAX） |
| 適用電極 | φ2.4〜3.2mm |
| 外形寸法・重量 | 700×330×200mm・7kg |
●制御装置
| 型式 | WM-800-S |
|---|---|
| 設定条件 | タッチパネル入力、アークスタート時間、回転スタート時間、オーバーラップ時間 、クレータ処理時間、ワイヤ起動遅延時間 、ワイヤ停止遅延時間、ワイヤ逆転時間 |
| 定格入力電源 | 単相200V±10% 50/60Hz 0.3kVA |
| 外形寸法・重量 | 850×880×1300mm ・ 150kg |
●操作盤
| 型式 | WM-700-S |
|---|---|
| 設定条件 | ダイヤル ベース電流、パルス電流、ヘッド回転速度、ワイヤ送給速度 スナップ ヘッド回転 連続/パルス、ワイヤ送給 連続/パルス、ワイヤ 有り/無し、溶接 有り/無し、ヘッド回転 正転/逆転、ワイヤ送給 正転/逆転 |
空冷式 / WM-9100-SE
●溶接ヘッド
| 型式 | WM-910-H |
|---|---|
| 適用チューブ | φ15〜65mm |
| ヘッド回転速度 | 0〜6rpm |
| 回転方向 | 左右溶接可能（ワイヤ供給時は左回転のみ） |
| 冷却方式 | 自然空冷 |
| モータ出力 | 7w |
| トーチ調整 | 前後方向：30mm、半径方向：30mm、狙い角度：0〜90° |
| ワイヤ調整 | 供給量：2200mm/min（MAX） |
| 適用電極 | φ2.4〜3.2mm |
| 外形寸法・重量 | 630×330×200mm・6kg |
●制御装置
| 型式 | WM-810-S |
|---|---|
| 設定条件 | タッチパネル入力、アークスタート時間、回転スタート時間、オーバーラップ時間 、クレータ処理時間、ワイヤ起動遅延時間 、ワイヤ停止遅延時間、ワイヤ逆転時間 |
| 定格入力電源 | 単相200V±10% 50/60Hz 0.3kVA |
| 外形寸法・重量 | 850×880×1100mm・140kg |
●操作盤
| 型式 | WM-700-S |
|---|---|
| 設定条件 | ダイヤル ベース電流、パルス電流、ヘッド回転速度、ワイヤ送給速度 スナップ ヘッド回転 連続/パルス、ワイヤ送給 連続/パルス、ワイヤ 有り/無し、溶接 有り/無し、ヘッド回転 正転/逆転、ワイヤ送給 正転/逆転 |
AVC装置付き / WM-9200-SE
●溶接ヘッド
| 型式 | WM-920-H |
|---|---|
| 適用チューブ | φ15〜65mm |
| ヘッド回転速度 | 0〜6rpm |
| 回転方向 | 左右溶接可能（ワイヤ供給時は左回転のみ） |
| 冷却方式 | 強制水冷 |
| モータ出力 | 7w |
| トーチ調整 | 前後方向：30mm（AVC電圧調整にて自動）、半径方向：30mm、狙い角度：0〜90° |
| ワイヤ調整 | 供給量：2200mm/min（MAX） |
| 適用電極 | φ2.4〜3.2mm |
| 外形寸法・重量 | 700×330×200mm・7kg |
●制御装置
| 型式 | WM-820-S |
|---|---|
| 設定条件 | タッチパネル入力、アークスタート時間、回転スタート時間、オーバーラップ時間 、クレータ処理時間、ワイヤ起動遅延時間 、ワイヤ停止遅延時間、ワイヤ逆転時間 |
| 定格入力電源 | 単相200V±10% 50/60Hz 0.3kVA |
| 外形寸法・重量 | 850×880×1100mm・140kg |
●操作盤
| 型式 | WM-720-S |
|---|---|
| 設定条件 | ダイヤル AVC電圧、ベース電流、パルス電流、ヘッド回転速度、ワイヤ送給速度 スナップ トーチ 前進/後進、ヘッド回転 連続/パルス、ワイヤ送給 連続/パルス、ワイヤ 有り/無し、溶接 有り/無し、ヘッド回転 正転/逆転、ワイヤ送給 正転/逆転 |

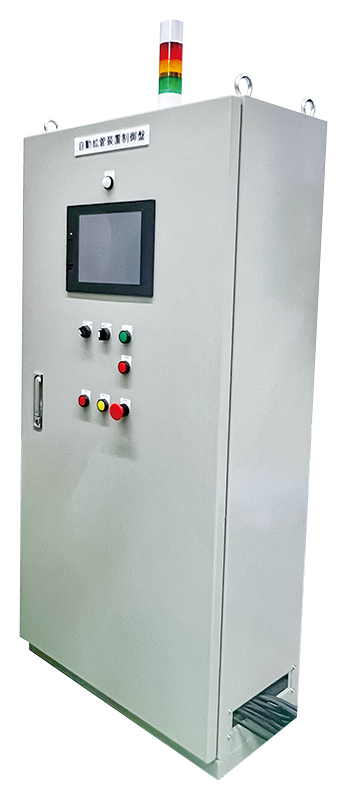

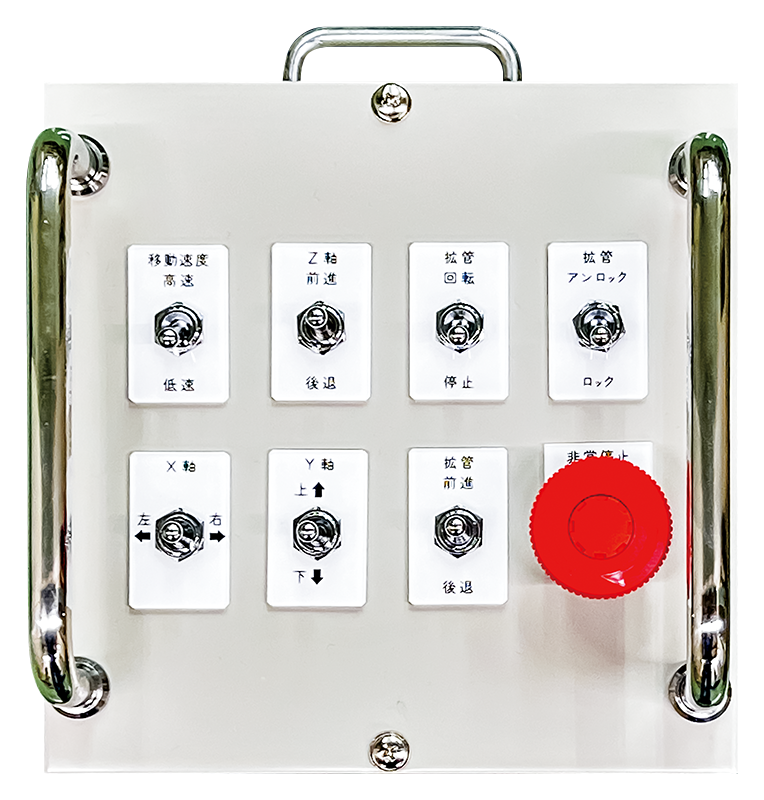

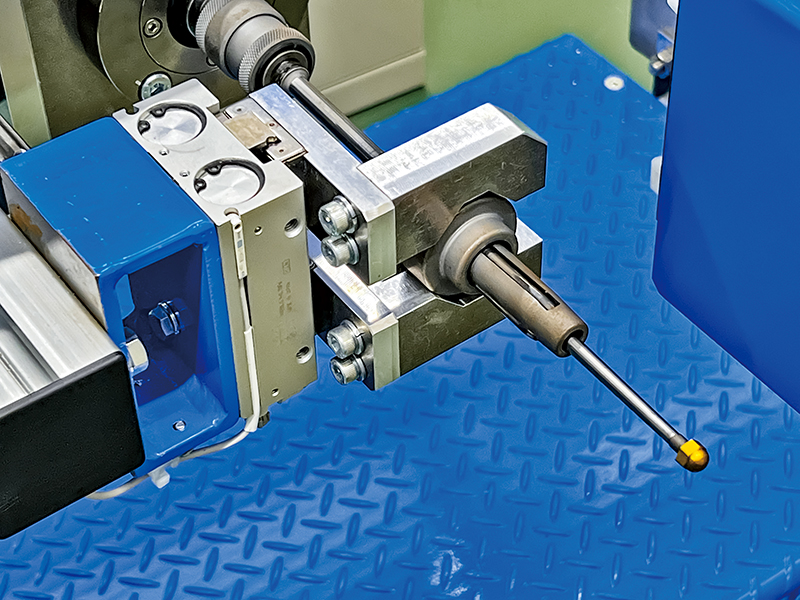

自動拡管装置
| 概要 | 多管式熱交換のチューブとチューブシートを自動で拡管を行う装置 |
|---|---|
| デモ機仕様 | ・可動範囲（mm）：X600、Y600→延長可能 ・チューブサイズ（mm）Φ15〜Φ30→チャックを交換することにより変更可能 |
○位置情報はビジョンセンサーを使用する。
○拡管率は「挿入量」「トルク管理」でおこなう。
○ロボット仕様での可動にも対応出来る。
